產品介紹 |
|
產品名稱: |
|
產品簡介: |

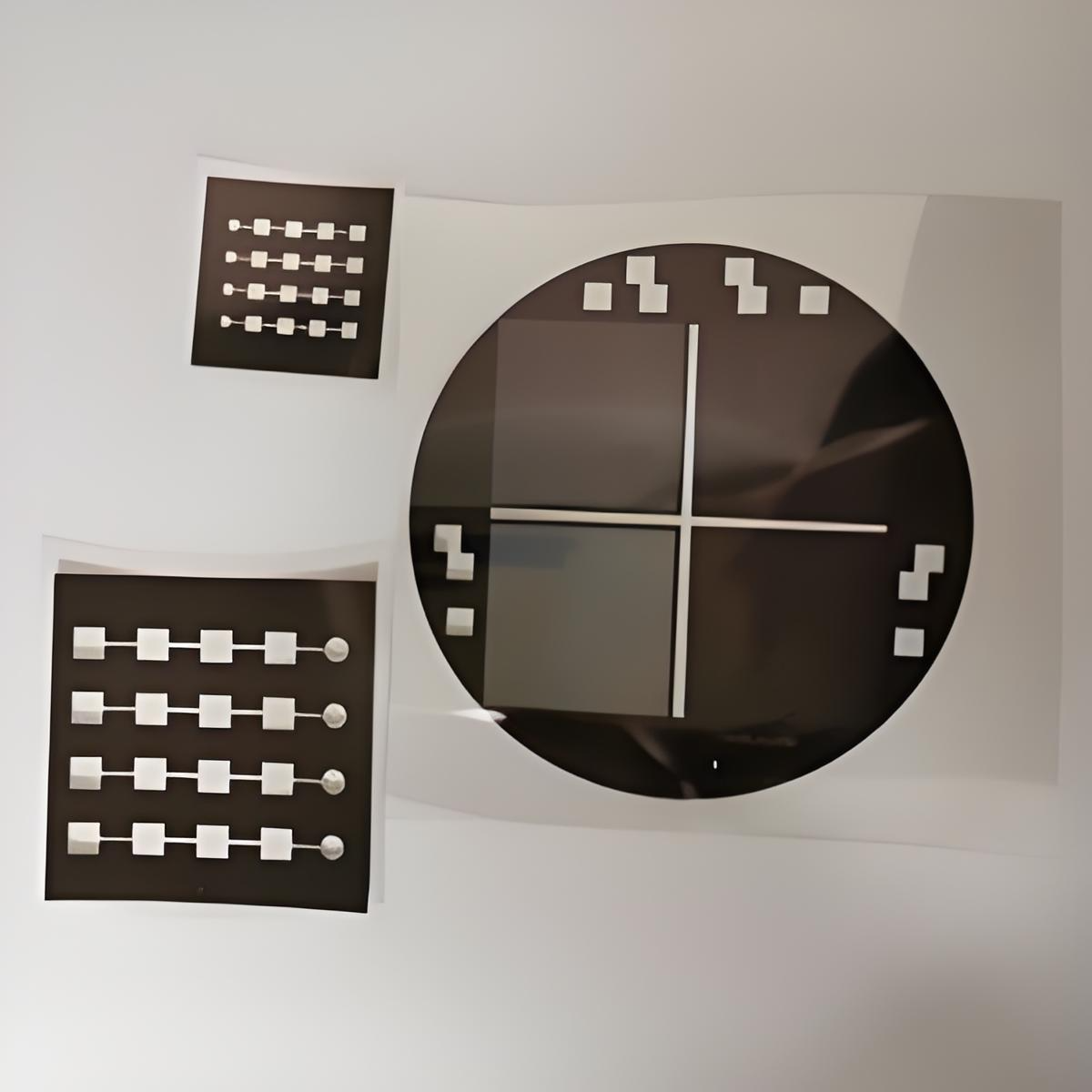

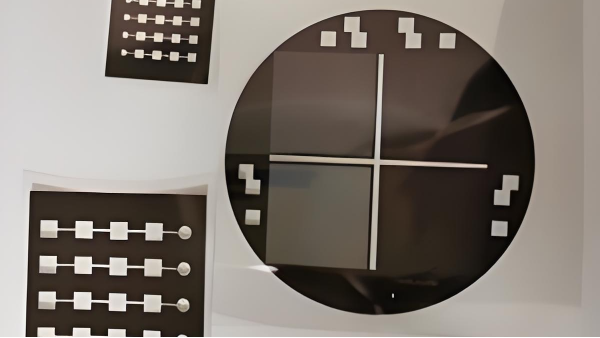

掩膜板(Photomask)是半導體制造和顯示面板生產中的關鍵元件,主要由高純度石英或玻璃基板鍍鉻制成,表面刻有精密電路圖案。其作用類似于“模板”,通過光刻技術將圖案轉移到硅片或面板上,從而形成集成電路或顯示像素。掩膜板的精度直接影響芯片性能與顯示質量,是高端電子制造的核心耗材。我們選用高韌性的SUS304 H不銹鋼材料,這樣做出來的 掩膜板不但精度高,而且表面光滑,產品不易受彎折而變形,經久耐用,同時還能夠讓 掩膜板與器件保持很緊密的貼合,減少陰影效果。 |
產品用途: |
掩膜板 應用于電子束蒸發,熱蒸發,磁控濺射等設備中,用來制備太陽能電池,光電探測器,LED,激光器,晶體管等各種器件。 |
工藝流程: |
需要焊接的工件對位預固定-進爐-加壓-抽真空-升溫-保壓-降溫-出爐-檢驗-復合要求出貨 |
我們的優勢 |
|
1、截止2025年我們?cè)谖g刻領域從業20余年,2015年公司又斥資在南通新建產業園,借鑒深圳和昆山分公司的成功經驗,致力于中高端市場掩膜板 產品的技術創新、研發、生產 和銷售。 立志成為蝕刻行業的百年企業! |
|
2、卓力達掩膜板采用先進的激光直寫和電子束光刻技術,可實現納米級線寬精度(低至0.5μm以下),滿足7nm以下先進制程芯片需求。公司擁有Class 100無塵車間和全自動檢測設備,確保圖案無缺陷。相比同行,我們的產品良率提升20%,顯著降低客戶成本。 |
|
3、我們選用進口高純度石英基板與鍍鉻層,其熱膨脹系數極低(<0.05ppm/℃),即使在多次曝光過程中,也能保持尺寸高度穩定。卓力達憑借獨有的鍍膜工藝,使掩膜板壽命顯著延長30%,大幅減少客戶換版頻率。這種高品質的掩膜板,尤其適合OLED微顯示等長周期生產需求,為客戶提供高效、穩定的生產保障,助力高端顯示制造的每一步。 |
|
4、化學蝕刻工藝配合真空擴散焊接貼合工藝加工的各種 掩膜板 擁有極高的精密度,精度可達 +/-0.01mm,可以進行產品的局部半腐蝕,針對比較厚的 掩膜板 產品蝕刻后還可以幫組客戶進行真空擴散焊接貼合,整套工藝完成交貨。 |
|
5、擁有深圳卓力達、昆山卓力達和南通卓力達三大生產基地,綜合面積40000余平方米。其中南通已建成產業園,涉及蝕刻、電鍍電泳、陽極氧化、激光焊接和真空擴散焊等多個領域,可為客戶產品提供整體式解決方案。其中南通卓力達A棟為行政辦公樓;B棟一樓為CNC業務,二樓為電鑄業務,三樓四樓為蝕刻業務; 棟為蝕刻車間,擁有 各種常規、進口以及定制化非標精密蝕刻線20余條,能滿足產能以及各種掩膜板 產品 的精度要求 。 |

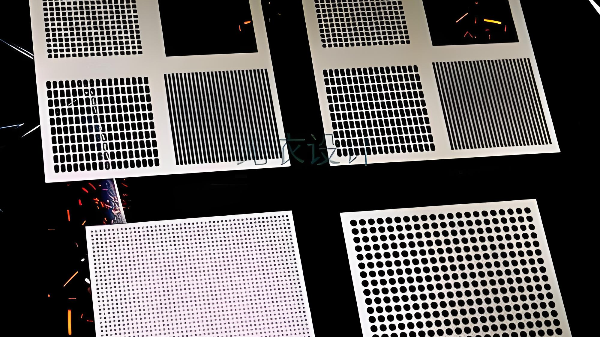

在掩膜板 制造領域,我們始終致力于為客戶提供行業前列的解決方案。我們的核心工藝采用先進的化學蝕刻與擴散焊接技術,能夠根據客戶的多樣化需求靈活定制各種復雜圖案,滿足從半導體芯片制造到顯示面板生產的廣泛應用場景。憑借精湛的工藝控制,我們制備的圖案尺寸高度標準化,精度可達±0.01mm以上,遠超行業標準。產品邊緣銳利光滑,完全無毛刺;開孔直線度優異,真圓度準確,確保圖形輪廓的優異呈現。這種高精度制造工藝特別適用于對圖形質量要求嚴苛的領域,如半導體、顯示面板等精密電子行業,為客戶的高端制造需求提供堅實保障。 我們的化學蝕刻工藝通過準確控制蝕刻液的成分和蝕刻時間,確保圖案的尺寸精度和邊緣質量。擴散焊接工藝則保證了掩膜板的結構穩定性和耐用性,使其能夠在復雜的生產環境中長期穩定工作。無論是微小的芯片掩膜板,還是大面積的顯示面板掩膜板,我們都能以優異的工藝水準滿足客戶的嚴苛要求。我們深知掩膜板在高端制造中的關鍵作用,因此始終將質量視為生命線,為客戶提供穩定可靠的掩膜板解決方案,助力客戶在激烈的市場競爭中脫穎而出。
掩膜板是卓力達精密蝕刻加工技術,專為高要求電子元件制造而設計,成功解決傳統加工工藝的痛點。我們的掩膜板蝕刻工藝能確保產品零變形、材料性質無改變,完全保持產品原有功能特性,特別適用于對表面組裝和光潔度有嚴苛要求的高端產品。相比傳統沖壓、線割和激光切割工藝,我們避免了機械應力、熱影響區和毛刺等問題,同時實現±0.01mm的高精度加工。這一創新技術不僅提升了產品良率和一致性,更為客戶產品的市場競爭力提供了核心技術保障,是精密電子元件制造的理想選擇。
03 掩膜板的核心在于圖案化工藝,它是芯片制造的關鍵環節。卓力達采用優異的電子束光刻結合干法蝕刻技術,利用高能電子束在抗蝕劑上準確繪制納米級圖形,再通過等離子蝕刻將圖案準確轉移到鉻層。此工藝可將邊緣粗糙度(LER)嚴格控制在小于3nm,有效確保光刻時光線衍射最小化,從而大大提升芯片良率。此外,我們獨有的多劑量曝光技術能夠優化復雜IC設計中的線寬均勻性,滿足高端芯片制造對精度的極致要求,助力客戶在半導體領域取得前列地位。
