淺談均溫板工作原理

均溫板 (vapor?chamber)是依元件主要特征命名的，根據其利用工作流體在相變化時所具有的潛熱來輸送大量熱量的原理，可歸屬平板式熱管，同樣依此原理，也有將其稱為均熱板或蒸汽片等。

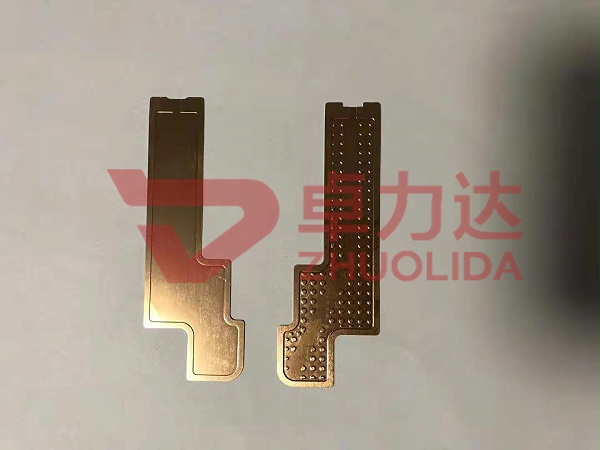

_DSC6208

現有均溫板中，多為銅質基材，以便于焊接，制作方式包括燒結結構。燒結結構中，一般為銅材殼面，表面采用燒結粉末的形式形成微孔，實現冷凝回流。然而粉末燒結燒結溫度高，費工費時，且粉末燒結成型困難，燒結致密效果批次一致性無法保證，導致各批次的均溫板性能差異，穩定性不好。

因此，如何提供一種均溫板的制造方法及均溫板，避免高溫燒結，降低能耗及成本，使均溫板的性能更穩定，成為本領域亟需解決的問題。均溫板技術從原理上類似于熱管，但在傳導方式上有所區別。熱管為一維線性熱傳導，而真空腔均熱板中的熱量則是在一個二維的面上傳導，因此效率更高。具體來說，真空腔底部的液體在吸收芯片熱量后，蒸發擴散至真空腔內，將熱量傳導至散熱鰭片上，隨后冷凝為液體回到底部。這種類似冰箱空調的蒸發、冷凝過程在真空腔內快速循環，實現了相當高的散熱效率。

均溫板在電子器件散熱領域已經得到廣泛應用。均溫板是利用工質的相變過程 ,通過潛熱的吸收與釋放,達到高效傳熱的目的。并能把高熱流密度“熱點”的熱量有效地均勻分散開,展平成為一個相對均勻的溫度場。如何制作尺寸更小、更薄、更大傳熱極限的均溫板,對電子器件散熱領域具有非要重要的意義。

均溫板工作原理：

1.均熱板底座受熱，熱源加熱銅網微狀蒸發器——吸熱

2.冷卻液( 純凈水或冷媒)在真空超低壓環境下受熱快速蒸發為熱空氣(<104 Tor或更少)——吸熱
3.Vapor Chamber采用真空設計，熱空氣在銅網微狀環境流通更迅速—導熱
4.熱空氣受熱上升，遇散熱板上部冷源后散熱，并重新凝結成液體—散熱
5.凝結后的冷卻液通過銅微狀結構毛細管道回流入均熱板底部蒸發源處—回流，回流的冷卻液通過蒸發器受熱后再次氣化并通過銅網微管吸熱>導熱>散熱，如此反復作用。
